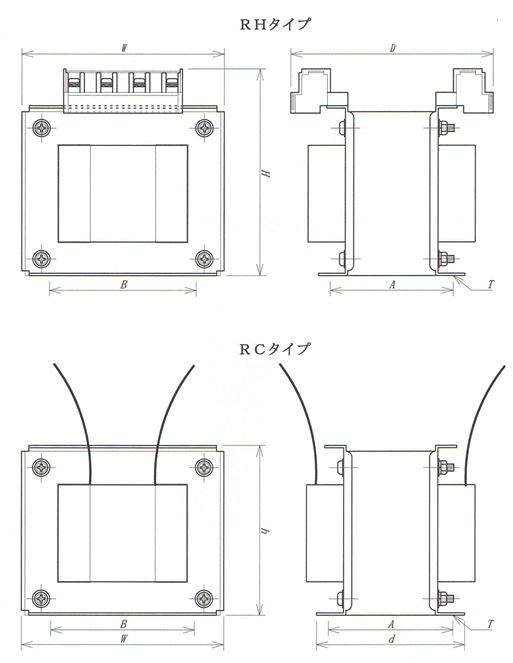

単相外鉄寸法参考表

容量 取付 寸法 高 さ 幅 奥 行 取付穴 重量
VA A B H h W D ｄ T 約(Kg)
50 53 55 98 72 79 110 70 4.5×8 1.8
60 54 57 102 76 90 110 70 4.5×10 1.9
70 57 57 102 76 90 112 74 4.5×10 2.1
80 53 61 104 78 94 115 81 4.5×8 2.6
90 55 61 104 78 94 117 83 4.5×8 2.7
100 58 61 104 78 94 120 87 4.5×8 2.9
120 62 66 113 88 105 120 83 5.5×10 3.2
140 65 72 116 93 110 120 85 7×11 3.3
150 67 72 116 93 110 122 87 7×11 3.4
160 69 72 116 93 110 124 88 7×11 3.6
200 69 75 123 98 119 135 103 5.5×10 4.5
220 71 75 123 98 119 137 105 5.5×10 4.6
250 75 75 123 98 119 140 109 5.5×10 4.7
280 78 75 123 98 119 143 112 5.5×10 5.1
300 80 75 123 98 119 145 114 5.5×10 5.4
350 81 98 139 115 138 142 116 7×11 7
400 85 98 139 115 138 146 120 7×11 7.4
450 88 98 139 115 138 150 123 7×11 8
500 92 98 139 115 138 153 127 7×11 8.3
550 82 110 158 133 157 145 121 7×11 9.7
600 85 110 158 133 157 148 124 7×11 10.1
650 87 110 158 133 157 150 127 7×11 10.4
700 90 110 158 133 157 153 129 7×11 10.9
750 92 110 158 133 157 155 131 7×11 11.3
850 97 110 158 133 157 160 136 7×11 12
1K 103 110 158 133 157 166 143 7×11 12.9
1.2K 111 120 174 150 177 170 146 10×20 16.6
1.5K 120 120 174 150 177 180 155 10×20 17.7
1.7K 126 120 174 150 177 185 161 10×20 19.3
2K 127 138 230 190 209 230 155 U10×16 21.9
2.5K 137 138 230 190 209 230 165 U10×16 24.7
3K 145 138 235 190 209 235 173 U10×16 27.5
3.5K 154 138 240 190 209 235 185 U10×16 31.3
4K 164 138 240 190 209 235 195 U10×16 35
4.5K 168 138 240 190 209 235 200 U10×16 38.5
5K 170 140 260 210 250 250 240 9×15 45
上記寸法は確定寸法ではなく、目安の寸法です。電圧・電流、その他 使用部品の変更により寸法変更する事が
有ります。

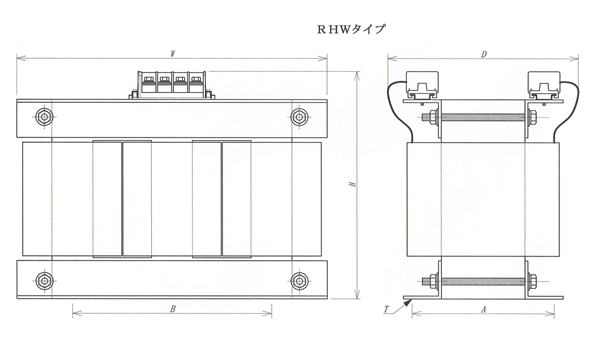

単相内鉄寸法参考表

容量 取付 寸法 高さ 幅 奥行 取付穴 重量
VA A B H W D T 約(Kg)
6K 170 130 333 300 300 16 44
7K 175 130 333 300 310 16 50
8K 182 130 333 300 320 16 56
9K 190 130 333 300 330 16 65
10K 195 130 333 300 340 16 73
15K 211 150 390 340 380 16 105
20K 232 150 390 340 410 16 140
25K 250 150 390 340 440 16 160
上記寸法は確定寸法ではなく、目安の寸法です。電圧・電流、その他 使用部品の変更
により寸法変更する事が有ります。

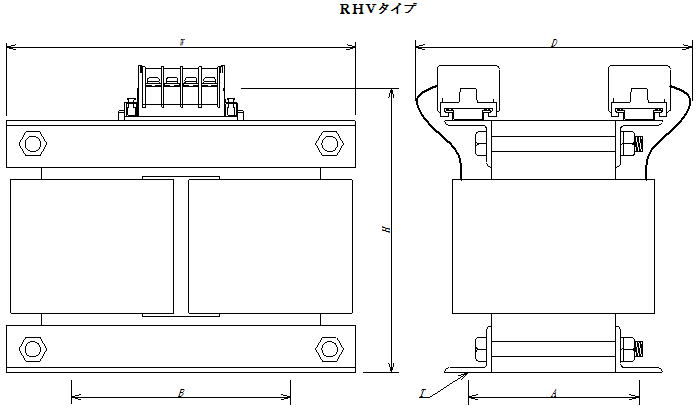

三相内鉄寸法参考表

容量 取付 寸法 高さ 幅 奥行 取付穴 重量
VA A B H W D T 約(Kg)
500 97 140 175 200 160 10.5 10
600 79 140 200 215 165 10.5 9
700 82 140 200 215 168 10.5 10.5
800 86 140 200 215 172 10.5 12
900 89 140 200 215 175 10.5 13.5
1K 92 140 200 215 178 10.5 15
1.5K 105 140 215 215 205 10.5 20
2K 115 140 215 215 218 10.5 23
2.5K 125 140 215 215 228 10.5 26
3K 121 170 230 270 236 12 28
3.5K 128 170 230 270 243 12 32
4K 134 170 230 270 250 12 35
5K 140 200 260 300 280 12 43
6K 140 220 280 370 295 12 50
7K 147 220 280 370 300 12 56
8K 155 220 280 370 310 12 61
9K 171 260 360 440 315 12 75
10K 176 260 360 440 320 16 88
15K 200 290 400 440 350 16 118
20K 210 320 400 500 470 16 160
30K 232 320 470 510 500 16 200
40K 470 530 530 16 260
50K
上記寸法は確定寸法ではなく、目安の寸法です。電圧・電流、その他 使用部品の変更
により寸法変更する事が有ります。

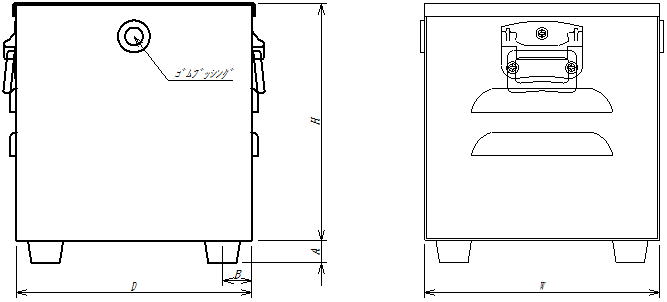

標準トランス用ケース

W D H A B ゴムブッシング 重量
S 150 150 150 12 22 φ16 約2Kg
M 200 200 200 20 25 φ20 約3.4Kg
L 250 250 250 23 30 φ24 約5Kg
上記寸法は確定寸法ではなく、目安の寸法です。電圧・電流、その他
使用部品の変更により寸法変更する事が有ります。

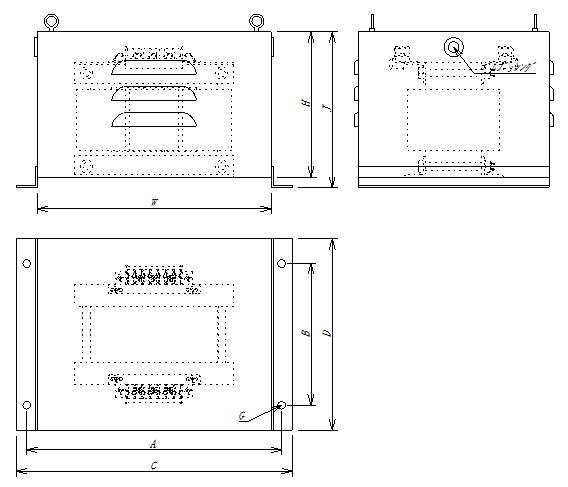

特殊トランス用ケース

ｖ 容量 取付寸法 高さ 幅 奥行 穴径
相数 VA A B H J W C D G
単相 4KVA 330 200 300 315 300 360 300 11
単相 6KVA 400 240 370 385 370 430 340 13
単相 10KVA 420 280 370 395 380 460 380 13
３相 3KVA 360 200 270 285 330 390 270 11
３相 5KVA 400 200 290 315 360 440 300 13
３相 6KVA 480 240 320 345 440 520 340 13
３相 8KVA 490 260 330 355 450 530 360 13
３相 10KVA 550 270 450 475 510 590 370 13
３相 12KVA 550 290 450 475 510 610 390 13
３相 15KVA 580 310 460 485 530 630 410 13
３相 20KVA 680 445 480 510 630 730 545 16
３相 30KVA 700 480 535 565 640 740 580 16
３相 40KVA 730 510 570 600 680 780 610 16
３相 50KVA 830 540 630 660 780 880 640 16
上記寸法は確定寸法ではなく、目安の寸法です。電圧・電流、その他 使用部品の変更により
寸法変更する事が有ります。
