標準在庫品
ＤＫシリーズ複巻　　　　Ｐ　２００Ｖ　２２０Ｖ　　Ｓ　１００Ｖ　１１０Ｖ（セパレート）
ＤＩシリーズ複巻　Ｅ付　Ｐ　２００Ｖ　２２０Ｖ　　Ｓ　１００Ｖ　１１０Ｖ（セパレート）

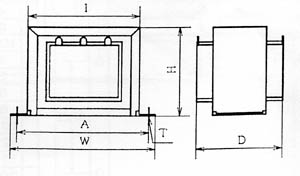

品名 容量 取付寸法 外形寸法　 取付穴 タイプ 重量
高さ 幅 奥行 　
Ａ Ｂ Ｈ Ｗ Ｄ Ｉ Ｔ 約（ｋｇ）
ＤＫ，ＤＩ−５０ ５０ＶＡ ５３ ５５ ９２ ７９ １０６ ― ４．５＊８ ＲＨ
 １．７３
ＤＫ，ＤＩ−１００ １００ＶＡ ５８ ６１ ９９ ９４ １１２ ― ４．５＊８ ２．９０
ＤＫ，ＤＩ−１５０ １５０ＶＡ ６４ ６６ １１０ １１０ １１６ ― ５．５＊１０ ３．４０
ＤＫ，ＤＩ−２００ ２００ＶＡ ６９ ７５ １２１ １１９ １２５ ― ５．５＊１０ ４．５０
ＤＫ，ＤＩ−３００ ３００ＶＡ ８０ ７５ １２１ １１９ １３６ ― ５．５＊１０ ５．４０
ＤＫ，ＤＩ−５００ ５００ＶＡ ９２ ９８ １３７ １３８ １４９ ― ７＊１１ ８．３０
ＤＫ，ＤＩ−７５０ ７５０ＶＡ ９２ １１０ １５５ １５７ １５０ ― ７＊１１ １１．３
ＤＫ，ＤＩ−１．０Ｋ １．０ＫＶＡ １０３ １１０ １５５ １５７ １６２ ― ７＊１１ １２．９
ＤＫ，ＤＩ−１．５Ｋ １．５ＫＶＡ １２０ １２０ １７２ １７７ １７４ ― １０＊２０ １７．７
ＤＫ，ＤＩ−２．０Ｋ ２．０ＫＶＡ １２７ １３８ ２３５ ２０９ １７５ ― １１＊９ ２１．９
ＤＫ，ＤＩ−３．０Ｋ ３．０ＫＶＡ １４４ １３８ ２３５ ２０９ １９５ ― １１＊９ ２７．５

標準在庫品
ＤＳシリーズ複巻　　　　Ｐ　２００Ｖ　２２０Ｖ　　Ｓ　１００Ｖ　１１０Ｖ（オート）

品名 容量 取付寸法 外形寸法　 取付穴 タイプ 重量
高さ 幅 奥行 　
Ａ Ｂ Ｈ Ｗ Ｄ Ｉ Ｔ 約（ｋｇ）
ＤＳ−５０ ５０ＶＡ ８０ 　 ５８ ９０ ５７ ６９ ４．３＊６ ＢＬ ０．９０
ＤＳ−１００ １００ＶＡ ５３ ５５ ９２ ７９ １０６ ― ４．５＊８ ＲＨ
 １．７３
ＤＳ−２００ ２００ＶＡ ５８ ６１ ９９ ９４ １１２ ― ４．５＊８ ２．９０
ＤＳ−３００ ３００ＶＡ ６４ ６６ １１０ １１０ １１６ ― ５．５＊１０ ３．４０
ＤＳ−４００ ４００ＶＡ ６９ ７５ １２１ １１９ １２５ ― ５．５＊１０ ４．５０
ＤＳ−５００ ５００ＶＡ ７５ ７５ １２１ １１９ １３１ ― ５．５＊１０ ４．７０
ＤＳ−７５０ ７５０ＶＡ ８５ ９８ １３７ １３８ １４２ ― ７＊１１ ７．４０
ＤＳ−１Ｋ １ＫＶＡ ９２ ９８ １３７ １３８ １４９ ― ７＊１１ ８．３０
ＤＳ−２Ｋ ２ＫＶＡ １０３ １１０ １５５ １５７ １６２ ― ７＊１１ １２．９
ＤＳ−３Ｋ ３ＫＶＡ １２０ １２０ １７２ １７７ １７４ ― １０＊２０ １７．７
ＤＳ−４Ｋ ４ＫＶＡ １５７ １２０ １７２ １７７ ２１０ ― １０＊２０ ２１．９

ＲＨタイプ
（ハーモニカ端子式）		 ＢＬタイプ
（バンドラグ式）
