別注変圧器（三相）容量別規格参考表

容量 取付寸法 外形寸法　 取付穴 タイプ 重量
高さ 幅 奥行
　Ａ Ｂ RHW(H) RSW(H) Ｗ RHW(D) RSW(D) Ｔ 約（ｋｇ）
１００ＶＡ ６３ ５０ １３７ １３０ １５０ ８６ １０２ ６＊８ ＲＨＷ



ＲＳＷ
 ３．５
２００ＶＡ ７５ ５０ １３７ １３０ １５０ ９５ １１２ ６＊８ ４．６
３００ＶＡ ８４ ５０ １３７ １３０ １５０ １０５ １２１ ６＊８ ５．６
４００ＶＡ ８９ ５０ １３７ １３０ １５０ １１０ １２６ ６＊８ ６．５
５００ＶＡ ９６ ５０ １３７ １３０ １５０ １１７ １３３ ６＊８ ７．４
６００ＶＡ ７９ １４０ １９７ １８０ ２１５ １６０ １７７ １０．５ ９．０
７００ＶＡ ８２ １４０ １９７ １８０ ２１５ １６３ １８０ １０．５ １０．５
８００ＶＡ ８６ １４０ １９７ １８０ ２１５ １６７ １８４ １０．５ １２．０
９００ＶＡ ８９ １４０ １９７ １８０ ２１５ １７０ １８７ １０．５ １３．５
１．０ＫＶＡ ９２ １４０ １９７ １８０ ２１５ １７３ １９０ １０．５ １５．０
１．５ＫＶＡ １０５ １４０ １９７ １８５ ２１５ １８６ ２０３ １０．５ ２０．０
２．０ＫＶＡ １１５ １４０ １９７ １８５ ２２５ １９６ ２１３ １０．５ ２２．７
２．５ＫＶＡ １２５ １４０ １９７ １８５ ２２５ ２０６ ２２３ １０．５ ２５．４
３．０ＫＶＡ １２１ １７０ ２２４ ２１５ ２７０ ２２０ ２３１ １２ ２８．０
３．５ＫＶＡ １２８ １７０ ２２４ ２１５ ２７０ ２２５ ２３８ １２ ３２．０
４．０ＫＶＡ １３４ １７０ ２２４ ２１５ ２７０ ２３０ ２４４ １２ ３５．０
５．０ＫＶＡ １４０ ２００ ２４４ ２３５ ３００ ２６０ ２６４ １２ ４２．５
６．０ＫＶＡ １４０ ２２０ ２６８ ２５５ ３７０ ２６０ ２８０ １２ ５０．０
７．０ＫＶＡ １４７ ２２０ ２６８ ２５５ ３７０ ２７０ ２８７ １２ ５５．５
８．０ＫＶＡ １５５ ２２０ ２６８ ２５５ ３７０ ２７８ ２９５ １２ ６１．０
９．０ＫＶＡ １７１ ２６０ ３５３ ３４５ ４４０ ２８０ ３０１ １２ ７５．０
１０．０ＫＶＡ １７６ ２６０ ３５３ ３４５ ４４０ ２９０ ３０６ １６ ８８．０
１５．０ＫＶＡ ２００ ２９０ ３８０ ３６５ ４４０ ３１０ ３３０ １６ １１８．０
２０．０ＫＶＡ ２１０ ３２０ ３８０ ３６５ ５００ ４２５ ３４０ １６ １６０．０

ＲＨＷタイプ

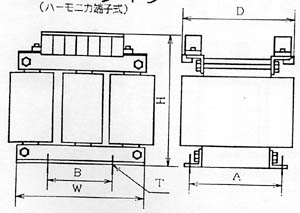

（ハーモニカ端子式）		 ＲＳＷタイプ

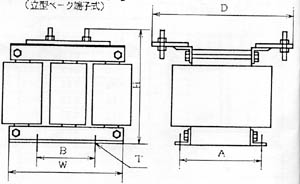

（立型ベーク端子式）
