別注変圧器（単相）容量別規格参考表

容量 取付寸法 外形寸法　 取付穴 タイプ 重量
高さ 幅 奥行
　Ａ Ｂ Ｈ ｈ ｗ Ｄ ｄ Ｔ 約（ｋｇ）
４０ＶＡ ５０ ５５ ９２ ７２ ７９ １０３ ６７ ４．５＊８ ＲＨ

ＲＳ

ＲＬ

ＲＣ
　		 １．６２
４５ＶＡ ５２ ５５ ９２ ７２ ７９ １０５ ６９ ４．５＊８ １．７３
５０ＶＡ ５３ ５５ ９２ ７２ ７９ １０６ ７０ ４．５＊８ １．７３
６０ＶＡ ５４ ５７ ９５ ７６ ９０ １０７ ７１ ４．５＊１０ １．９０
７０ＶＡ ５７ ５７ ９５ ７６ ９０ １１０ ７４ ４．５＊１０ ２．１０
８０ＶＡ ５３ ６１ ９９ ７８ ９４ １０６ ８１ ４．５＊８ ２．６０
９０ＶＡ ５５ ６１ ９９ ７８ ９４ １０８ ８３ ４．５＊８ ２．７０
１００ＶＡ ５８ ６１ ９９ ７８ ９４ １１２ ８７ ４．５＊８ ２．９０
１２０ＶＡ ６２ ６６ １０８ ８８ １０５ １１２ ８３ ５．５＊１０ ３．２０
１４０ＶＡ ６２ ６６ １１０ ９０ １１０ １１４ ８５ ５．５＊１０ ３．３０
１５０ＶＡ ６４ ６６ １１０ ９０ １１０ １１６ ８７ ５．５＊１０ ３．４０
１６０ＶＡ ６６ ６６ １１０ ９０ １１０ １１７ ８８ ５．５＊１０ ３．６０
２００ＶＡ ６９ ７５ １２１ ９８ １１９ １２５ １０３ ５．５＊１０ ４．５０
２２０ＶＡ ７１ ７５ １２１ ９８ １１９ １２７ １０５ ５．５＊１０ ４．６０
２５０ＶＡ ７５ ７５ １２１ ９８ １１９ １３１ １０９ ５．５＊１０ ４．７０
２８０ＶＡ ７８ ７５ １２１ ９８ １１９ １３４ １１２ ５．５＊１０ ５．１０
３００ＶＡ ８０ ７５ １２１ ９８ １１９ １３６ １１４ ５．５＊１０ ５．４０
３５０ＶＡ ８１ ９８ １３７ １１５ １３８ １３８ １１６ ７＊１１ ７．００
４００ＶＡ ８５ ９８ １３７ １１５ １３８ １４２ １２０ ７＊１１ ７．４０
４５０ＶＡ ８８ ９８ １３７ １１５ １３８ １４５ １２３ ７＊１１ ８．００
５００ＶＡ ９２ ９８ １３７ １１５ １３８ １４９ １２７ ７＊１１ ８．３０
５５０ＶＡ ８２ １１０ １５５ １１５ １５７ １４０ １２１ ７＊１１ ９．７０
６００ＶＡ ８５ １１０ １５５ １３３ １５７ １４３ １２４ ７＊１１ １０．１
６５０ＶＡ ８７ １１０ １５５ １３３ １５７ １４６ １２７ ７＊１１ １０．４
７００ＶＡ ９０ １１０ １５５ １３３ １５７ １４８ １２９ ７＊１１ １０．９
７５０ＶＡ ９２ １１０ １５５ １３３ １５７ １５０ １３１ ７＊１１ １１．３
８５０ＶＡ ９７ １１０ １５５ １３３ １５７ １５５ １３６ ７＊１１ １２．０
１．０ＫＶＡ １０３ １１０ １５５ １３３ １５７ １６２ １４３ ７＊１１ １２．９
１．２ＫＶＡ １１１ １２０ １７２ １５０ １７７ １６５ １４６ １０＊２０ １６．６
１．５ＫＶＡ １２０ １２０ １７２ １５０ １７７ １７４ １５５ １０＊２０ １７．７
１．７ＫＶＡ １２６ １２０ １７２ １５０ １７７ １８０ １６１ １０＊２０ １９．３
２．０ＫＶＡ １２６ １３８ ２２５ １９０ ２０９ １７５ １５５ １０＊２０ ２１．９
２．５ＫＶＡ １３６ １３８ ２２５ １９０ ２０９ １８５ １６５ １１＊９ ２４．７
３．０ＫＶＡ １４４ １３８ ２３５ １９０ ２０９ １９５ １７３ １１＊９ ２７．５
３．５ＫＶＡ １５３ １３８ ２４０ １９０ ２０９ ２０５ １８５ １１＊９ ３１．３
４．０ＫＶＡ １６３ １３８ ２４０ １９０ ２０９ ２１５ １９５ １１＊９ ３５．０
４．５ＫＶＡ １６７ １３８ ２４０ １９０ ２０９ ２２０ ２００ １１＊９ ３８．５
５．０ＫＶＡ １４６ １１５ ２６５ ２５０ ２３０ ２４６ ２６６ １２ ＲＨＶ

ＲＳＶ
 ３７
６．０ＫＶＡ １７０ １３０ ３２３ ３０２ ３００ ２６６ ２８４ １６ ４４
７．０ＫＶＡ １７５ １３０ ３２３ ３０２ ３００ ２７３ ２９０ １６ ５０
８．０ＫＶＡ １８２ １３０ ３２３ ３０２ ３００ ２８２ ２９６ １６ ５６
９．０ＫＶＡ １９０ １３０ ３２３ ３０２ ３００ ２９３ ３０４ １６ ６５
１０．０ＫＶＡ １９５ １３０ ３２３ ３０２ ３００ ３００ ３０９ １６ ７３
１５．０ＫＶＡ ２１１ １５０ ３８０ ３５７ ３４０ ３３４ ３５０ １６ １０５
２０．０ＫＶＡ ２３２ １５０ ３８０ ３５７ ３４０ ３６２ ３７２ １６ １４０
２５．０ＫＶＡ ２５０ １５０ ３８０ ３５７ ３４０ ３８６ ３９０ １６ １６０

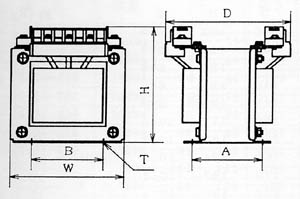

ＲＨタイプ

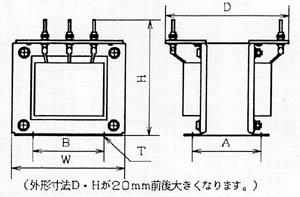

（ハーモニカ端子式）		 ＲＳタイプ
（立型ベーク端子式）

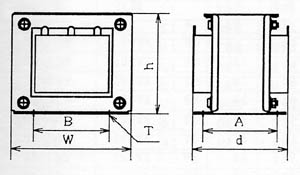

ＲＬタイプ

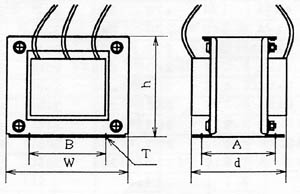

（立型ラグ式）		 ＲＣタイプ
（立型リード式）

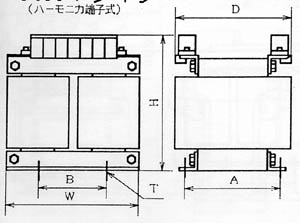

ＲＨＶタイプ

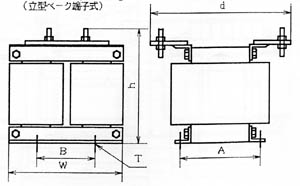

（ハーモニカ端子式）		 ＲＳＶタイプ
（立型ベーク端子式）
